Sistemi di spruzzu rutativi pi cumplessi parti automobbilìstichi e nnustriali



Li uggetti a spruzzu rutativi ùsanu li dinàmichi dî fluidi a prissioni auta pi ginirari na rutazzioni di 360 gradi, dannu na cupirtura uniformi pû rinfriscamentu nnustriali, la pulizia dî serbatoi e li applicazzioni di suppressioni dâ pruvulazzu.




Spicificazzioni tècnichi



Paràmitru

Gamma di ncigniria standard

Pezzi di travagghiu di mira

Coperchi dû carburanti, custodie pî specchi, manichi dî porti, rifinituri ‘nterni/esterni ‘n plàstica, custodie automobbilìstichi

Accuratizza di l'indicizzazzioni rutativa

±0,05 gradi a ±0,1 gradi servu-pusizzionamentu cuntrullatu

Tulliranza ô spissuri dâ pillìcula

±2 μm ntra supirfici cunturnati cumplessi

Livellu di autumazzioni

Robot di pittura ntigrati a 6 assi + tavuli servurutativi

Cumpatibbilità dû rivestimentu

A basi di sulventi-, a acqua, poliuritanu 2K, primer, rivestimenti di basi e rivestimenti trasparenti

Esplusioni-Valutazzioni dâ prova

Cumpunenti cunfurmi â Zona ATEX 1 / Classi I Div 1

Architittura di cuntrollu

Siemens / Allen-Bradley PLC + 10-schermu tattili HMI




Vantaggi dû rinnimentu

01/

Indicizzazzioni rutativa cuntrullata:Lu sirvucuntrollu di pricisiuni prisenta li pezzi di travagghiu a ànguli esatti e a vilucità variàbbili, mantinennu la distanza ottimali ntra lu cannuni-a-parti (200-300 mm) pi na cupirtura uniformi.

02/

Riduttu lu cunsumu di pittura:Li traiettori rutativi uttimizzati e l'atumizzazzioni elettrostàtica/rutativa aumentunu l'efficienza di trasfirimentu nzinu ô 65%-85%, tagghiannu li rifiuti di pittura nzinu ô 30% rispettu â spruzzioni manuali.

03/

Tempi di ciclu ripitìbbili:Li trasfirimenti sincrunizzati dû trasportaturi e l'opzzioni di càrricu autumatizzati cunnùcinu tempi di takt stàbbili, sustinènnu na pruduzzioni nnustriali cuntinua 24/7.

04/

Ntigrazzioni di linia senza cucitura:Li stazzioni di spruzzu mudulari s'intègranu senza prubblemi cu li pritrattamenti 'n linia (CO2 puliti/fiammi), zoni di spustamentu, furnaci di curatura e unità di manipolazzioni di l'aria ntâ stanza pulita (AHU).



Gamma di l'attrizzatura

Linia di rintracciamentu rubbòtica 'n linia dû cumpunenti di l'airbag
Linia di rivestimentu dû trasportaturi cuntinua-ca prisenta nu rintracciamentu sincrunizatu dû robot. Pruggittatu pi tempi di ciclu viloci (tempu takt nzinu a 8s/parti) mantinennu na cupirtura di spruzzu uniformi ncapu li muntati di cupirtura di l'airbag.



Cèllula di rivestimentu di l'alloggiu dû specchiu automobbilìsticu
Stazzioni di spruzzu rutativa didicata ca usa l'indicizzazzioni servu di 180 gradi /360 gradi. Esponi la giumitrìa dû specchiu multi-angulari a l’atumizzatura rubbòtici, eliminannu l’abbasciamentu dâ pittura, lu spruzzu supra li bordi e li rinforzi mancati.

Linia di pittura rubbòtica a àuta-flissibbilità

Sistema di spruzzu rubbòticu multi-assi dutatu di placchi di apparecchiu a canciamentu rapidu-. Idiali pî furnitura di liveḍḍu 1 ca gèstinu diversi grannizzi di lottu e cchiù SKU di trim automobbilìstici nnâ sula lìnia.

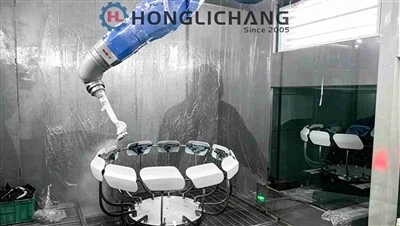

Coperchio dû carburanti e linia rutativa a cumpunenti nichi

Sistema di rivestimentu rutativu cumpattu e a granni throughput uttimizzatu pi cumpunenti esterni nichi. Offri nu spissuri di pillìcula ripitìbbili e n'abbinamentu pricisu di culura a vilucità di linia auti.

Sistema di rivestimentu autumàticu pâ maniglia automobbilìstica

Pruggittatu pi prufili 3D cumplessi. Li apparecchi rutativi multi-stazzioni ròtanu li parti duranti l'esicuzzioni dû percorsu rubbòticu pi assicurari na cupirtura cumpleta dâ pittura ntra li rientramenti e li paràmitri di muntaggiu.



Airbag Automatic Robot Inline Tracking Painting Line



'Ncignirìa chiavi 'n manu e cunsigghiu dû pruggettu

Ncigniria dî prucessi e fattibbilità
Rivisioni dâ furmulazzioni dâ pittura, anàlisi dû tempu dû ciclu di mira e difinizzioni dâ spicificazzioni dû spissuri dû film.



Simulazzioni 3D e chianificazzioni dû layout
La simulazziuni dâ traiettoria diggitali (Roboguide / ProcessSim) virìfica la purtata dû robot, aiuta a evitari li cullisiuni miccànichi e uttimizza l’impronta dû pavimentu prima dâ fabbricazzioni.



In-Manifattura e ntigrazzioni di casa
Lavurazzioni di pricisiuni di tàvuli di ‘ndicizzazzioni rutativi, muntatu di armarieddi elèttrici, prugrammazziuni di cuntrollu PLC e nzignamentu dî robot.



Provi di accittazzioni di fàbbrica (FAT)
Li provi a seccu-, la virìfica dû circuitu di sicurizza, li cuntrolli di pricisiuni di l'indicizzazzioni e lu dibbugghiu dû sistema di cuntrollu su' cumplitati prima dâ spidizzioni dû cuntinituri.



Nstallazzioni e furmazzioni ntô situ-
Lu muntaggiu dô postu, l'accordu dô prucessu di pittura, li pruduzzioni di prova e la manutinzioni e la furmazzioni di l'upiraturi sunu furniti pâ missa 'n funzioni dâ pruduzzioni.



Qualità, Cunfurmità e Sicurizza





  • Prucessi di pruduzzioni cirtificati ISO 9001:2015.
  • Cunfurmità câ dirittiva CE pì màchini, sistemi elèttrici e ‘nterlock di sicurizza.
  • ATEX / Esplosioni-Ntigrazzioni di muturi e valvula a prova pi l'ambienti di cabina di spruzzu piriculusi (Zona 1 / Zona 2).
  • Interlock di sicurizza: ntigrazzioni di fermati d'emergenza-, monitoraggiu dû flussu d'aria di vintilazzioni e ntirfacci autumàtica di suppressioni di l'incendi.



Traccia dû sitturi e applicazzioni

Cu cchiù assai di 20 anni di spirienza nnâ linia di rivestimentu chiavi ‘n manu (dô 2005), lu nostru gruppu cunsignau apparecchiaturi di rivestimentu autumatizzati pî furnitura glubbali di màchini e applicazzioni di rivestimentu nnustriali.

Mpronta dû pruggettu

Suluzzioni pruggittati pi cumpunenti furniti ê OEM glubbali di màchini (cumprisi li ntigrazziuni di pruggetti pi furnitura di liveḍḍu 1 ca sirvìsciunu clienti comu BYD, BASF, Yanfeng e Marelli).

Applicazzioni nnustriali

Rifinituri esterni, coperchi pî specchi, coperchi dû carburanti, manichi dî porti, pannelli di rifinituri nterni e custodii di plàstica/mitaḍḍu di granni pricisioni.





FAQ



D: Pi chi si usa lu spruzzu rutativu?

R: Li sistemi di spruzzu rutativu su’ usati pi rivestiri autumatizzati di cumpunenti automobbilìstici e nnustriali, ‘n particulari li parti ca richièdunu nu pusizzionamentu cuntrullatu duranti lu spruzzu.

D: Quali cumpunenti ponnu èssiri rivestiti cu sistemi di spruzzu rutativu?

R: Applicazzioni tipichi nchiùjinu custodii di specchi automobbilìstici, coperchi di carburanti, manichi, cumpunenti currilati a l'airbag-, rifinituri di plàstica, parti nterni e autri cumpunenti cu riquisiti di rivestimentu adatti.

D: Quali è lu vantaggiu dû pusizzionamentu rutativu duranti la spruzzioni?

R: Lu pusizzionamentu rutativu cunzenti di prisintari lu pezzu a ànguli e vilucità cuntrullati, ajiutannu l'attrizzatura a spruzzu a ragghiùnciri cchiù supirfici cu na cupirtura cchiù custanti.

D: Si po cumminari lu spruzzu rutativu cchî robot di pittura?

R: Iè. Lu pusizzionamentu rutativu po èssiri ntigratu cu robot di pittura a 6 assi pi cuurdinari lu muvimentu dû pezzu di travagghiu e li traiettori di spruzzi rubbòtici.

D: Lu sistema di spruzzu rutativu pò èssiri pirsunalizzatu pi parti diversi?

R: Iè. La vilucità rutativa, la pruggettazzioni di l’infissi, la traiettoria dû robot, li paràmitri di spruzzu e la pusizzioni dû pezzu ponnu èssiri pirsunalizzati ‘n basi â giumitrìa dî parti e ê riquisiti dû rivestimentu.

D: Lu spruzzu rutativu pò èssiri ntigratu nta na linia di pittura cumpleta?

R: Iè. Li stazzioni di spruzzu rutativi ponu èssiri ntigrati cu trasportaturi, cabini di spruzzu, pretrattamentu, flash-off, cura, rinfriscamentu, vintilazzioni e sistemi di cuntrollu automatizzati.

D: Furnisci simulazzioni 3D prima di pruduzzioni?

R: La simulazziuni Yes. 3D po èssiri usata pi valutari la purtata dû robot, lu muvimentu rutativu, la pusizzionamentu di l’apparicchiaturi, lu trasfirimentu dû pezzu di travagghiu e la disposizziuni di l’attrizzatura prima dâ produzzioni.

D: Quali è lu MOQ pi nu sistema di spruzzu rutativu?

R: La quantità mìnima di l'òrdini è 1 sistema di spruzzu rutativu cumpletu o linia di rivestimentu. Li celluli di spruzzu rutativi di na stazzioni sìngula - e li linii di pruduzzioni cumpleti di stazzioni multi- ponu èssiri ordinati comu pruggetti sìnguli.

D: Quali è lu tempu di pruduzzioni tìpicu pi nu sistema di spruzzu rutativu?

R: Lu tempu di pruduzzioni standard è di 12-20 simani di l'approvazzioni tecnica finali e dâ cunferma di l'ordini nzinu ê test di accittazzioni di fabbrica. Chistu cumprenni la fabbricazziuni di l’attrizzatura, la ntigrazziuni dî robot, la prugrammazziuni di cuntrollu, lu muntaggiu e lu FAT prima dâ spidizziuni.

D: Putissi pruggittari lu sistema di spruzzu rutativu sicunnu la nostra disposizzioni di fàbbrica?

R: Iè. Li grannizzi dâ fàbbrica, lu flussu di pruduzzioni, l'utilità, la pusizzioni di l'attrizzatura e lu spazziu disponìbbili ponnu èssiri cunzidirati duranti la disposizzioni e la ncigniria 3D.

Siamu unu dî pruduttura e furnitura di spruzzi rutativi cchiù prufissiunali ‘n Cina, supportanu macari nu sirvizziu su misura. Si prega di nun essiri liberi di accattari spruzzi rutativi avanzati pâ vinnita ccà dâ nostra fabbrica. Benvenuti a cuntattarci pi nu preventivo.
